Elektroinštalácia je súbor vodičov, rozvádzačov, ističov, zásuviek a svietidiel, ktoré privádzajú elektrickú energiu do jednotlivých miestností a zariadení v budove. Bez ohľadu na to, či ide o elektroinštaláciu bytu alebo o elektroinštaláciu v rodinnom dome, jej úlohou je bezpečne rozviesť prúd od hlavného istiaceho bodu až po poslednú zásuvku, a to tak, aby vyhovovala súčasným aj budúcim potrebám domácnosti.
Čo presne zahŕňa elektroinštalácia domu
Domová elektroinštalácia nie je len sada káblov v stene. Skladá sa z viacerých vzájomne prepojených systémov, ktoré musia byť navrhnuté ako celok, nie ako izolované úlohy.
- Hlavný domový rozvádzač (HDR) – miesto, kde elektrická prípojka vstupuje do objektu a rozdeľuje sa na jednotlivé okruhy cez ističe.
- Svetelné okruhy – vedenia k stropným a nástenným svietidlám, ovládané vypínačmi.
- Zásuvkové okruhy – rozvody k bežným zásuvkám v obytných priestoroch, kuchyni a technickej miestnosti.
- Špecializované okruhy – samostatné vedenia pre veľké spotrebiče, napríklad elektrickú rúru, bojler, indukčnú varnú dosku alebo klimatizáciu.
- Slabé rozvody – zvonček, dátové siete, televízny rozvod, prípadne kabeláž pre zabezpečovací systém.
Pri elektroinštalácii v dome sa navyše rieši aj uzemnenie, bleskozvod a v mnohých prípadoch prepäťová ochrana citlivej elektroniky. Všetky tieto časti musia byť zosúladené s celkovým príkonom objektu, aby hlavný istič dokázal bezpečne zvládnuť súčasnú prevádzku všetkých spotrebičov.
Plánovanie elektroinštalácie: od projektu po realizáciu
Plánovanie začína dávno predtým, než sa na stavbe objaví prvý kábel. Prvým krokom je zoznam spotrebičov a ich predpokladaný príkon – od osvetlenia až po veľkokapacitné zariadenia ako sporák, ohrievač vody alebo nabíjačka elektromobilu.
Na základe tohto zoznamu vypracuje projektant alebo elektrotechnik projekt elektroinštalácie, ktorý obsahuje:
- rozmiestnenie zásuviek, vypínačov a svetelných bodov v pôdoryse,
- schému rozvádzača s číslovaním okruhov a menovitými hodnotami ističov,
- výpočet celkového príkonu a návrh hlavného istiaceho prvku,
- trasovanie silnoprúdových aj slaboprúdových rozvodov.
Tento projekt sa musí koordinovať s ostatnými profesiami – vodoinštaláciou, kúrením aj vzduchotechnikou – aby sa predišlo kolíziám v priečkach a stropoch. Práve v tejto fáze má zmysel myslieť aj na budúcnosť: rezervu v rozvádzači pre fotovoltaiku, prípravu na nabíjaciu stanicu alebo trasu pre prípadné rozšírenie inteligentnej domácnosti. Zmena trasy vedenia po zamurovaní priečok je vždy podstatne drahšia a náročnejšia než jej zapracovanie do projektu.
Elektroinštalácia v rodinnom dome a elektroinštalácia bytu – v čom sa líšia
Hoci princíp rozvodu elektriny je rovnaký, elektroinštalácia v rodinnom dome a elektroinštalácia bytu sa líšia v rozsahu zodpovednosti a v miere, do akej môže vlastník sám rozhodovať o zmenách.
| Kritérium | Rodinný dom | Byt v bytovom dome |
|---|---|---|
| Prípojka | Vlastná prípojka od distribučnej siete k domovému rozvádzaču | Spoločná prípojka pre celý objekt, byt má len podružný rozvádzač |
| Uzemnenie | Vlastný zemnič, často spojený s bleskozvodom | Riešené spoločne pre celú budovu |
| Zásahy do rozvodov | Vlastník rozhoduje samostatne v rámci pozemku | Zásahy do stúpačiek a spoločných rozvodov vyžadujú súhlas spoločenstva vlastníkov |
| Rozsah projektu | Celý dom vrátane vonkajších rozvodov, garáže, záhrady | Iba interiér bytu, prípadne balkón |
Pri byte je preto typické, že sa rekonštrukcia elektroinštalácie obmedzuje na výmenu podružného rozvádzača a rozvodov za bytovým meradlom, zatiaľ čo pri dome sa riešia aj vonkajšie okruhy pre bránu, osvetlenie záhrady alebo prípadnú prípojku pre dielňu či garáž.
Typy rozvodov a materiály používané v praxi
Väčšina domových rozvodov sa dnes realizuje medenými vodičmi typu CYKY (pevné uloženie v stene) alebo CYA (flexibilné vodiče do rúrok a rozvádzačov). Pri vysokoteplotných aplikáciách, napríklad v blízkosti krbových vložiek, sa používajú silikónové káble s vyššou tepelnou odolnosťou.
Podľa spôsobu uloženia rozlišujeme:
- Uloženie pod omietku – vodiče vedené v drážkach murovaných konstrukcií alebo v elektroinštalačných rúrkach zabudovaných priamo do stien, najčastejší spôsob v novostavbách.
- Povrchová montáž – vedenie v lištach alebo káblových kanáloch na povrchu stien, typické pri rekonštrukciách, kde sa nechce búrať omietka.
- Uloženie v podlahe – rúrky zaliate v podlahovej vrstve, časté pri prípojkách k ostrovčekom v kuchyni.
- Uloženie v sadrokartóne – rozvody vedené v predsadených priečkach a podhľadoch, výhodné pre neskoršie úpravy.
Farebné označenie vodičov je štandardizované: fázový vodič je hnedý, čierny alebo sivý, nulový vodič je modrý a ochranný vodič je zeleno-žltý. Toto rozlíšenie je dôležité nielen pri montáži, ale aj pri neskoršej diagnostike poruchy, pretože zámena vodičov môže spôsobiť nebezpečné stavy.
Istenie, uzemnenie a ochrana pred úrazom elektrickým prúdom
Bezpečnosť elektroinštalácie stojí na troch pilieroch: správnom dimenzovaní ističov, funkčnom uzemnení a prúdových chráničoch.
Ističe chránia vedenie proti nadmernému prúdu a skratu. Ich menovitá hodnota musí zodpovedať priemeru vodiča daného okruhu – príliš silný istič nechráni kábel, príliš slabý spôsobuje zbytočné výpadky. Bežné hodnoty pre zásuvkové okruhy sú 16 A, pre svetelné okruhy 10 A, pre veľké spotrebiče sa volia individuálne podľa ich príkonu.
Prúdový chránič (RCD) vypína okruh pri úniku prúdu do zeme, napríklad pri poruche izolácie alebo dotyku živej časti. Je povinný pre okruhy v kúpeľni, vonkajšie zásuvky a vlhké priestory a v moderných rozvodoch sa čoraz častejšie používa na všetkých okruhoch.
Uzemnenie zabezpečuje, že v prípade poruchy sa nebezpečné napätie odvedie do zeme skôr, než dôjde k úrazu. Pri rodinnom dome sa uzemnenie zvyčajne prepája s bleskozvodom do jednej ochrannej sústavy. Doplnkovo sa pri citlivej elektronike – počítačoch, riadiacich jednotkách kúrenia či fotovoltaickom systéme – odporúča prepäťová ochrana, ktorá zachytí napäťové špičky spôsobené napríklad bleskom v okolí.
Postup realizácie na stavbe: etapy prác
Elektroinštalácia sa na stavbe nerealizuje naraz, ale v niekoľkých na seba nadväzujúcich fázach, ktoré musia byť zosúladené s postupom hrubej stavby a vnútorných povrchov.

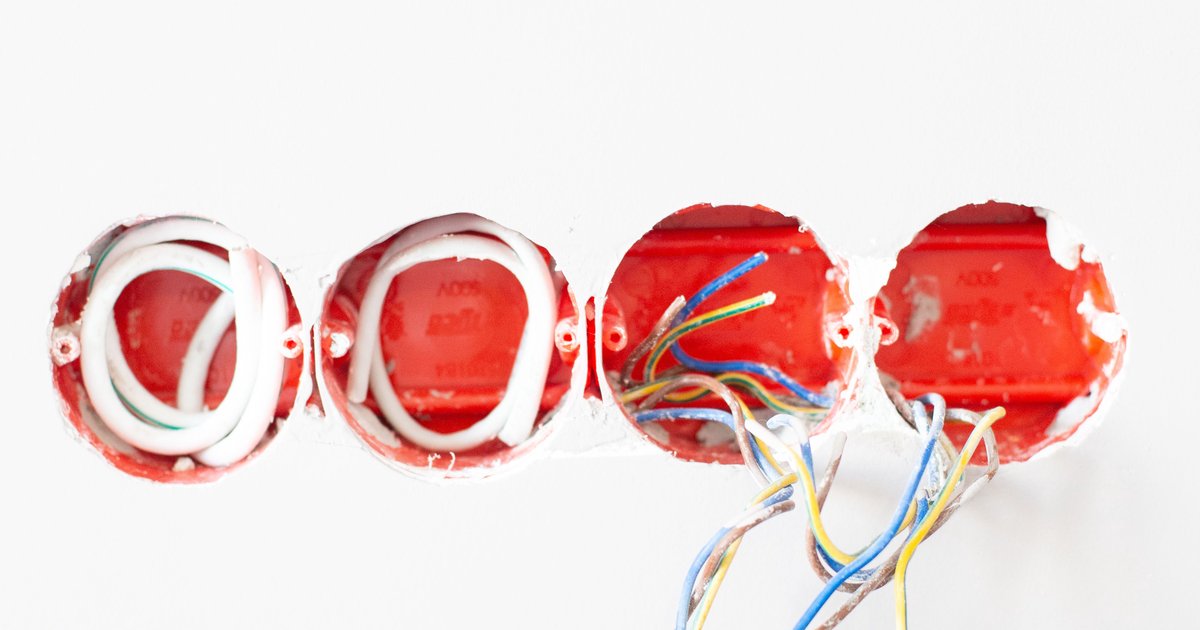

- Hrubá elektroinštalácia – prebieha po vymurovaní priečok a pred omietkami. Do stien sa vysekajú drážky, uložia rúrky a krabice pre zásuvky, vypínače a svetelné body, prepojí sa hlavný rozvádzač s podružnými okruhmi.
- Predmontáž rozvádzača – osadenie DIN líšt, ističov, prúdových chráničov a prepojenie s prívodnými vodičmi, zvyčajne ešte bez finálneho oživenia siete.
- Fáza po omietkach a maľovaní – nazýva sa tiež kompletizácia. Montujú sa zásuvky, vypínače, svietidlá a osadzuje sa kryt rozvádzača.
- Oživenie a funkčná skúška – zapojenie napätia, kontrola funkčnosti všetkých okruhov, meranie izolačného odporu a impedancie poruchovej slučky.
Túto sekvenciu je dôležité dodržať, pretože zásah do hotových povrchov po ich dokončení znamená dodatočné búranie a opravy. Samotnú montáž by mal vykonávať elektroinštalatér s príslušným odborným oprávnením – ide o prácu, pri ktorej chyba v zapojení môže spôsobiť požiar alebo úraz, a rozhodne nepatrí medzi bežné svojpomocné úpravy domu.
Normy, revízie a kolaudácia elektroinštalácie
Návrh a realizácia elektroinštalácie sa na Slovensku riadi súborom noriem STN 33 2000, ktoré upravujú dimenzovanie vodičov, istenie, ochranu pred úrazom elektrickým prúdom aj požiadavky na rozvádzače. Dodržanie týchto noriem nie je formalita – je podmienkou bezpečnej a dlhodobo funkčnej inštalácie.
Pred uvedením elektroinštalácie do prevádzky sa musí vykonať východisková revízia. Vykonáva ju revízny technik s platným osvedčením, ktorý meria izolačný odpor, funkčnosť prúdových chráničov, spojitosť ochranných vodičov a celkový stav zapojenia. Bez revíznej správy sa novostavba obvykle nedá skolaudovať a poisťovňa by pri poistnej udalosti spôsobenej elektroinštaláciou mohla plnenie krátiť alebo odmietnuť.
Revízie sa neskončia kolaudáciou – existujúca elektroinštalácia v dome aj byte podlieha aj pravidelným revíziám, ktorých interval závisí od typu priestoru (byt, rodinný dom, priestor so zvýšeným rizikom ako dielňa alebo garáž). Revízna správa je dôležitá aj pri predaji nehnuteľnosti, pretože kupujúcemu preukazuje aktuálny technický stav rozvodov.
Náklady, údržba a najčastejšie poruchy
Cena elektroinštalácie závisí od rozlohy objektu, počtu okruhov, kvality materiálov a rozsahu slaboprúdových rozvodov. Vo vyššom cenovom pásme sa pohybujú domy s väčším počtom špecializovaných okruhov, inteligentnou domácnosťou alebo prípravou na fotovoltaiku a nabíjaciu stanicu, zatiaľ čo jednoduchá elektroinštalácia bytu s menším počtom okruhov vychádza podstatne lacnejšie. Presnú sumu je vždy vhodné konzultovať s elektrikárom priamo na základe projektu, pretože ceny materiálu aj prác sa v čase menia.
Údržba spočíva predovšetkým v pravidelných revíziách a vizuálnej kontrole – vypínače, zásuvky a rozvádzač by nemali javiť známky zahrievania, zápachu spáleniny ani mechanického poškodenia. Medzi najčastejšie poruchy patria:
- uvoľnené spoje vo zásuvkách alebo rozvádzači, ktoré spôsobujú miestne zahrievanie,
- opotrebované alebo poddimenzované ističe pri dodatočnom pripojení výkonných spotrebičov,
- vlhkosťou poškodená izolácia vodičov vo vlhkých priestoroch bez dostatočnej ochrany,
- zastarané hliníkové rozvody v starších domoch, ktoré nezodpovedajú súčasným príkonom.
Elektrikára treba privolať okamžite pri iskrení zo zásuviek, opakovanom vypínaní istiaceho prvku bez zjavnej príčiny, zápachu spáleniny alebo pri zahrievaní vypínačov a zásuviek. Tieto príznaky signalizujú poruchu, ktorá sa svojpomocne neopravuje – ide o zásah do živých častí siete, kde hrozí úraz elektrickým prúdom aj riziko požiaru.
Často kladené otázky
Čo všetko zahŕňa elektroinštalácia v dome?
Elektroinštalácia v dome zahŕňa hlavný rozvádzač, svetelné a zásuvkové okruhy, špecializované okruhy pre veľké spotrebiče, uzemnenie, bleskozvod a slaboprúdové rozvody ako dátové siete či zvonček. Všetky tieto časti musia byť navrhnuté ako prepojený celok zohľadňujúci celkový príkon domu.
Kedy sa má riešiť elektroinštalácia počas stavby?
Plánovanie začína už vo fáze projektovej dokumentácie, samotná montáž prebieha po vymurovaní priečok a pred omietkami. Neskoršia zmena trasy vedenia po dokončení povrchov je výrazne komplikovanejšia a drahšia než jej zapracovanie do pôvodného projektu.
Môžem si elektroinštaláciu urobiť sám?
Drobné úpravy ako výmena zásuvky alebo vypínača za rovnaký typ zvládne zručný domáci majster, samotný návrh a montáž rozvodov vrátane rozvádzača by mal vykonávať elektroinštalatér s odborným oprávnením. Dôvodom je bezpečnosť aj skutočnosť, že bez odbornej montáže a revíznej správy nemusí objekt prejsť kolaudáciou.
Ako často treba robiť revíziu elektroinštalácie?
Interval pravidelných revízií závisí od typu priestoru – byty a rodinné domy majú zvyčajne dlhší interval než priestory so zvýšeným rizikom, ako sú dielne, garáže alebo vlhké priestory. Presný interval určuje revízny technik podľa platných noriem a charakteru prevádzky.
Aký je rozdiel medzi elektroinštaláciou bytu a rodinného domu?
Elektroinštalácia bytu je pripojená na spoločnú prípojku bytového domu a vlastník rieši len rozvody za svojím podružným rozvádzačom, zatiaľ čo elektroinštalácia v rodinnom dome zahŕňa vlastnú prípojku, uzemnenie aj vonkajšie rozvody na celom pozemku. Zásahy do spoločných rozvodov v bytovom dome navyše často vyžadujú súhlas spoločenstva vlastníkov.
Koľko okruhov potrebuje bežný rodinný dom?
Počet okruhov závisí od veľkosti domu a počtu spotrebičov, typicky sa oddeľujú samostatné okruhy pre kuchyňu, kúpeľne, veľké spotrebiče a osvetlenie v jednotlivých podlažiach. Presný počet a dimenzovanie stanovuje projekt elektroinštalácie na základe zoznamu spotrebičov a ich príkonu.
Záver
Kvalitná elektroinštalácia je taká, ktorá vznikla na základe premysleného projektu, rešpektuje platné normy a je overená revíziou skôr, než sa dom alebo byt začne skutočne používať. Investícia do dôkladného plánovania sa vráti v podobe bezpečnej prevádzky, nižšieho rizika poruchy a jednoduchšieho budúceho rozšírenia, či už pôjde o inteligentnú domácnosť, fotovoltaiku alebo nabíjaciu stanicu pre elektromobil.
