Elektroinštalácia v novostavbe sa nerieši až pri kolaudácii, ale už vo fáze projektu, dávno pred tým, než murári postavia priečky. Ide o postupnosť krokov – návrh okruhov, hrubá montáž rozvodov v stenách a podlahách, osadenie zásuviek a svietidiel a napokon revízia – ktorú treba dodržať presne v tomto poradí, inak sa práce predražia alebo bude nutné búrať hotové omietky.
Kedy sa začína plánovať elektroinštalácia v novostavbe
Projekt elektroinštalácie by mal vzniknúť súbežne s projektom stavby, nie až keď sú steny hotové. Elektrikár alebo projektant potrebuje poznať dispozíciu miestností, umiestnenie kuchynskej linky, spotrebičov, kúpeľňového vybavenia aj plánovaného nábytku, aby vedel navrhnúť správny počet okruhov a polohu vývodov.
Samotná realizácia potom prebieha v troch hlavných etapách:
- Hrubá montáž – prebieha po hrubej stavbe, ešte pred omietkami. Do stien a podláh sa ukladajú rúrky a káble, osadzuje sa rozvádzač.
- Jemná montáž – po vymaľovaní a položení podláh sa osadzujú zásuvky, vypínače, svietidlá a dokončuje sa zapojenie v rozvádzači.
- Revízia a spustenie – kontrola izolačného odporu, funkčnosti istenia a uzemnenia pred pripojením k distribučnej sieti.
Zmeny polohy zásuviek alebo pridávanie okruhov po hrubej montáži znamenajú sekanie do hotových stien, preto sa oplatí venovať dispozícii čas ešte na papieri.
Ako rozdeliť okruhy podľa miestností – kuchyňa ako najnáročnejší priestor
Novostavba potrebuje výrazne viac samostatných okruhov než staršie domy, pretože domácnosti dnes používajú desiatky elektrických spotrebičov naraz. Projektant preto delí inštaláciu na okruhy podľa miestností a podľa výkonu pripojených zariadení, nie podľa toho, koľko zásuviek „sa zmestí" na jeden istič.
Elektroinštalácia v kuchyni patrí medzi najzložitejšie časti celého projektu, pretože sústreďuje najviac výkonovo náročných spotrebičov na malej ploche. Bežne sa navrhujú samostatné okruhy pre:
- vstavanú rúru a varnú dosku (podľa výkonu kábel s prierezom 2,5 až 6 mm², často s vlastným ističom 16 alebo 20 A),
- umývačku riadu a práčku, ak je v kuchyni,
- chladničku – samostatný okruh chráni potraviny pred výpadkom pri preťažení iného obvodu,
- drobné spotrebiče a zásuvky nad pracovnou doskou (rýchlovarná kanvica, mixér, mikrovlnka).
Zásuvky nad pracovnou doskou sa umiestňujú do výšky, ktorá počíta s obkladom a zásterou medzi linkou a hornými skrinkami, zvyčajne okolo 110 až 130 cm nad podlahou. V blízkosti drezu a varnej dosky sa dodržiava bezpečná vzdialenosť od vody a zdroja tepla podľa platných noriem. Samostatné okruhy s vlastnými ističmi zároveň uľahčujú budúce opravy – pri poruche spotrebiča vypadne len jeden obvod, nie celá kuchyňa.

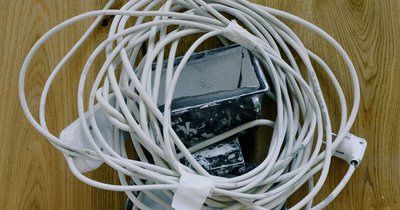

Elektroinštalácia v podlahe: kedy sa oplatí a na čo si dať pozor
Elektroinštalácia v podlahe sa využíva najmä tam, kde nie je možné alebo vhodné viesť rozvody v stenách – napríklad pri kuchynských ostrovčekoch, voľne stojacom nábytku v obývačke alebo pri prepojení elektrického podlahového vykurovania. Káble a rúrky sa ukladajú do vrstvy poteru pred jeho zaliatím, preto musia byť presne zakreslené a chránené ešte pred betónovaním.
Bežné situácie, kde sa podlahová inštalácia využíva:
- podlahové zásuvkové boxy – kovové alebo plastové krabice zapustené do poteru, ktoré sa po dokončení podlahy prekryjú vekom a použijú napríklad pri kuchynskom ostrove bez pripojenia na stenu,
- elektrické podlahové vykurovanie – vyžaduje vlastný samostatný okruh s prúdovým chráničom a často aj termostatom, ktorý sa nesmie kombinovať so zásuvkovým okruhom,
- prepojovacie rozvody medzi rozvádzačom a vzdialenejšími miestnosťami, keď vedenie v stene nie je možné kvôli konštrukcii alebo statike.
Kľúčové je dôsledne zdokumentovať presnú trasu každého kábla v podlahe – zamerať ju od pevného bodu, napríklad od rohu miestnosti, a uložiť túto dokumentáciu spolu s projektovou dokumentáciou domu. Bez nej hrozí pri budúcom vŕtaní do podlahy (napríklad pri kotvení nábytku) prerazenie kábla pod napätím, čo je jedno z najčastejších a najnebezpečnejších pochybení pri neskorších úpravách interiéru.
Priebeh realizácie na stavbe: od drážok po rozvádzač
Po dokončení hrubej stavby nasleduje drážkovanie – do muriva sa drážkovačkou vyfrézujú kanály pre rúrky, do ktorých sa následne zatiahnu káble (najčastejšie typu CYKY). Použitie ochranných rúrok, tzv. husích krkov, namiesto priameho uloženia kábla do drážky umožňuje neskoršiu výmenu vedenia bez búrania steny.
Postup na stavbe zvyčajne vyzerá takto:
- zameranie polohy zásuviek, vypínačov a svietidiel podľa projektu a dohody s investorom,
- vydrážkovanie stien a v prípade potreby uloženie rozvodov do podlahy pred zaliatím poterom,
- montáž rozvádzača, uloženie hlavného prívodného kábla a uzemňovacieho vodiča,
- zatiahnutie a označenie jednotlivých okruhov, zapojenie do rozvádzača,
- zaomietanie drážok a dokončenie podláh,
- jemná montáž – osadenie zásuviek, vypínačov, svietidiel a krytov,
- zapojenie ističov a prúdových chráničov v rozvádzači, oštítkovanie okruhov.
Rozvádzač sa dimenzuje s rezervou – s voľnými pozíciami pre prípadné budúce okruhy, napríklad pre nabíjaciu stanicu elektromobilu alebo klimatizáciu. Prúdové chrániče (RCD) sú povinné pre okruhy v kúpeľni, kuchyni a pre všetky zásuvkové okruhy, pretože pri poruche izolácie odpoja napätie v zlomku sekundy a chránia pred úrazom elektrickým prúdom.
Pripojenie na distribučnú sieť, zapojenie hlavného ističa a samotnú revíziu smie vykonať iba elektrikár s príslušným oprávnením. Svojpomocne je možné pomáhať pri hrubých prácach – drážkovaní, ťahaní rúrok pod dohľadom – ale samotné zapojenie pod napätím a revízna správa patria výhradne odborníkovi.
Revízia a odovzdanie inštalácie: čo sa kontroluje pred kolaudáciou
Pred prvým pripojením k elektrickej sieti musí prebehnúť východisková revízia elektrickej inštalácie. Revízny technik overuje izolačný odpor vodičov, funkčnosť a citlivosť prúdových chráničov, správnosť uzemnenia a spojitosť ochranných vodičov. Výsledkom je revízna správa, ktorá je jednou z povinných príloh ku kolaudácii novostavby.
Medzi najčastejšie chyby, ktoré revízia odhalí alebo ktoré sa prejavia až pri užívaní domu, patria:
- poddimenzované okruhy v kuchyni – jeden spoločný istič pre rúru aj varnú dosku, ktorý sa pri súčasnom používaní preťažuje,
- chýbajúci prúdový chránič na okruhu podlahového vykurovania alebo zásuviek v mokrých priestoroch,
- nedostatočná dokumentácia trasy káblov v podlahe, ktorá sa prejaví až pri neskoršom vŕtaní alebo kotvení nábytku,
- rozvádzač bez voľnej rezervy pre budúce rozšírenie inštalácie.
Oplatí sa vyžiadať si od elektrikára okrem revíznej správy aj skutočný nákres rozvodov (najmä tých v podlahe a v priečkach), fotodokumentáciu z priebehu montáže pred zaomietaním a zoznam okruhov s popisom, ktorý istič patrí ktorej miestnosti či spotrebiču. Tieto podklady výrazne uľahčia akékoľvek budúce úpravy či opravy.
Zhrnutie
Kvalitná elektroinštalácia v novostavbe stojí na dôkladnom projekte, ktorý rieši kuchyňu, podlahové rozvody aj rezervu rozvádzača ešte pred začiatkom hrubých prác. Dodržanie správneho poradia – projekt, hrubá montáž, jemná montáž, revízia – a zapojenie licencovaného elektrikára pri kľúčových krokoch zaručí bezpečnú a dlhodobo funkčnú inštaláciu bez nutnosti neskorších zásahov do hotových konštrukcií.
