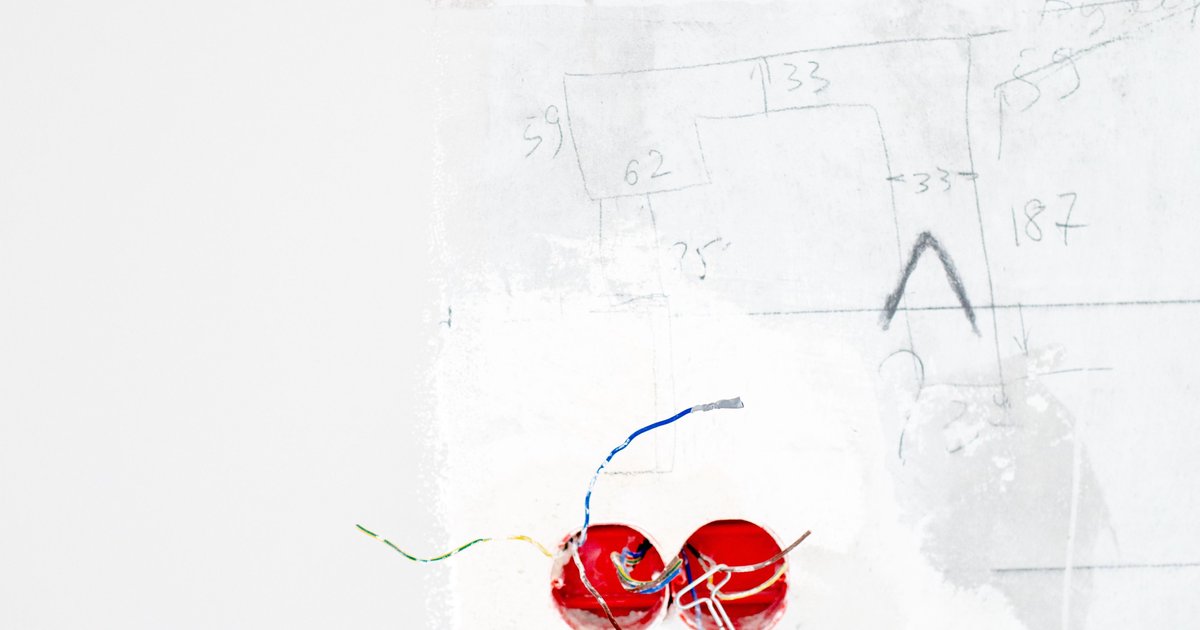

Elektroinštalácia domu: schéma a návrh

Schéma elektroinštalácie domu je technický výkres, ktorý zobrazuje rozmiestnenie zásuviek, vypínačov, svietidiel a rozvádzača, spolu s jednopólovým zapojením istiacich prvkov a trasami vedenia. Bez nej sa elektroinštalácia v dome nedá bezpečne ani legálne zrealizovať, pretože elektrikár potrebuje presne vedieť, koľko obvodov má zapojiť, akým prierezom vodičov a s akým istením. Tento článok sa venuje výlučne tomu, ako taká schéma vyzerá, čo musí obsahovať a ako postupuje jej návrh – všeobecný prehľad o elektroinštalácii nájdete v hlavnom článku klastra.

Čo musí schéma elektroinštalácie domu obsahovať

Kompletná dokumentácia sa skladá z niekoľkých vrstiev, ktoré sa navzájom dopĺňajú. Samotný pôdorysný plán s vyznačenými symbolmi je len jednou z nich – bez ďalších výkresov by elektrikár nevedel, ako má jednotlivé body prepojiť.

• Pôdorysná schéma – v každej miestnosti zakreslené polohy zásuviek, vypínačov, svetelných bodov, ventilátorov a spotrebičov s pevným pripojením (bojler, varná doska, klimatizácia).
• Jednopólová schéma rozvádzača – zoznam všetkých istiacich okruhov, ich menovité prúdy, typ ističov a prúdových chráničov, vrátane hlavného ističa pred elektromerom.
• Schéma silových rozvodov – trasy káblov medzi rozvádzačom a jednotlivými bodmi, vrátane priemerov a spôsobu uloženia (pod omietkou, v podlahe, v priečke).
• Schéma slaboprúdových rozvodov – dátové siete, televízny rozvod, zvonček, prípadne zabezpečovací systém, ktoré sa kreslia oddelene od silových okruhov.
• Legenda značiek podľa platnej normy, aby bola schéma čitateľná pre každého elektrikára, nielen pre autora projektu.
• Výkonová bilancia – súčet príkonov všetkých spotrebičov, z ktorého sa určuje dimenzovanie hlavného ističa a prívodného kábla od distribučnej siete.

Ak niektorá z týchto častí chýba, hrozí, že sa počas realizácie objavia nezrovnalosti – typicky poddimenzovaný rozvádzač alebo obvody, ktoré sa musia dodatočne prekresľovať priamo na stavbe.

Ako postupuje projekt elektroinštalácie domu krok za krokom

Projekt elektroinštalácie domu sa nerobí naraz, ale vzniká postupne, v nadväznosti na dispozičné riešenie stavby a požiadavky obyvateľov na komfort a spotrebiče.

1. Analýza pôdorysu. Projektant si prejde funkciu každej miestnosti a odhadne, koľko zásuviek, svetelných bodov a spotrebičov bude potrebných – kuchyňa a technická miestnosť majú vždy podstatne vyššie nároky ako spálňa.
2. Rozdelenie na obvody. Podľa počtu a druhu spotrebičov sa navrhne, koľko samostatných okruhov bude dom potrebovať a ktoré spotrebiče dostanú vlastný, nezdieľaný obvod.
3. Návrh rozvádzača. Určí sa počet modulov, typ a umiestnenie ističov, prúdových chráničov a prípadnej prepäťovej ochrany, spolu s rezervou pre budúce rozšírenie.
4. Trasovanie vedenia. Zakreslia sa trasy káblov tak, aby čo najmenej krížili iné rozvody (voda, kúrenie, vzduchotechnika) a rešpektovali predpísané ochranné zóny v stenách.
5. Koordinácia s ostatnými profesiami. Elektroprojekt sa porovná s projektom vody, kúrenia a stavebnou časťou, aby nedošlo ku kolízii pri prieraze cez nosné konštrukcie.
6. Finálna kontrola a odovzdanie. Kompletná dokumentácia sa odovzdá realizačnej firme spolu s výkazom materiálu.

Pri bežnom rodinnom dome túto postupnosť rieši elektroprojektant so vzdelaním v odbore. Majiteľ si síce môže načrtnúť vlastné predstavy o rozmiestnení zásuviek, no finálny výpočet istenia, prierezov vodičov a bilancie výkonu by mal vždy overiť odborník – chyba v tejto fáze sa v hotovej stavbe opravuje len s veľkými nákladmi.

Rozdelenie obvodov, istenie a prúdové chrániče

Jadrom každej schémy je rozdelenie domu na samostatné obvody. Elektroinštalácia rodinného domu sa dnes prakticky nikdy nerieši ako jeden spoločný okruh – oddeľujú sa aspoň tieto skupiny:

• osvetlenie (samostatne pre poschodia alebo väčšie zóny),
• zásuvkové okruhy po miestnostiach alebo skupinách miestností,
• kuchynský blok – varná doska, rúra, prípadne indukčná doska ako samostatný silový okruh,
• práčka, sušička a bojler – vlastné istené okruhy kvôli vyššiemu odberu,
• kúpeľňa – zásuvky aj svetlá s povinným prúdovým chráničom,
• vonkajšie zásuvky a osvetlenie záhrady.

Bežne používané prierezy vodičov sa odvíjajú od zaťaženia okruhu: svetelné obvody sa istia ističom 10 A s vodičom 1,5 mm², zásuvkové okruhy 16 A s vodičom 2,5 mm² a výkonové spotrebiče (varná doska, bojler) potrebujú 4 až 6 mm² podľa príkonu. Prúdový chránič (RCD) s citlivosťou 30 mA je povinný pre okruhy v kúpeľni, pre vonkajšie zásuvky a odporúča sa aj pre detské izby a kuchyňu. Pri prívode do domu sa dopĺňa aj prepäťová ochrana, ktorá chráni spotrebiče pred rázmi z distribučnej siete, napríklad po údere blesku v blízkosti vedenia.

Dobrá schéma vždy počíta s rezervou – v rozvádzači by malo zostať aspoň pätina až tretina voľných modulov pre budúce rozšírenie, napríklad o nabíjačku elektromobilu, klimatizáciu alebo fotovoltaiku. Ušetriť na tomto mieste sa neoplatí, pretože dodatočné rozširovanie plného rozvádzača si zvyčajne vyžiada jeho úplnú výmenu.

Elektroinštalácia domu cena – čo návrh ovplyvňuje

Cena elektroinštalácie domu sa počíta buď za bod (jedna zásuvka, vypínač alebo svetelné miesto), alebo paušálne podľa počtu obvodov a rozsahu rozvádzača. Konkrétna suma sa medzi jednotlivými realizačnými firmami a regiónmi líši, no faktory, ktoré ju ovplyvňujú, sú vždy rovnaké.

• Počet bodov a obvodov – väčší dom s viacerými miestnosťami a technickým zázemím prirodzene potrebuje viac zásuviek aj samostatných okruhov.
• Spôsob uloženia – inštalácia pod omietku vyžaduje viac prác na drážkovaní a je drahšia ako povrchová lištová montáž, ktorá sa používa najmä pri rekonštrukciách.
• Kvalita materiálu – medené vodiče overenej značky, kvalitný rozvádzač a certifikované ističe stoja viac než najlacnejšie varianty, no znižujú riziko porúch.
• Smart home prvky – riadenie osvetlenia, žalúzií alebo kúrenia cez centrálnu jednotku výrazne zvyšuje počet ovládacích a dátových bodov, a teda aj cenu.
• Samotný projekt – vypracovanie schémy je samostatná položka, ktorá sa účtuje buď paušálne, alebo podľa plochy domu; táto investícia sa vracia v podobe presnejšieho rozpočtu materiálu a menšieho počtu chýb pri realizácii.
• Revízia – náklady na východiskovú revíziu po dokončení práce sú povinnou súčasťou celkového rozpočtu, nie voliteľným príplatkom.

Orientačne platí, že elektroinštalácia v dome s vyšším štandardom vybavenia (viac obvodov, smart prvky, väčší rozvádzač) vyjde na bod drahšie než jednoduchá inštalácia v menšom dome so základným vybavením. Pri porovnávaní ponúk je preto dôležité pýtať si rozpočet rozpísaný podľa počtu bodov a materiálu, nie len jednu súhrnnú sumu – iba tak je možné ponuky reálne porovnať.

Kto smie schému navrhnúť a čo nasleduje po realizácii

Návrh schémy vrátane výpočtu istenia a bilancie výkonu by mal spracovať elektroprojektant; ide o odbornú činnosť, kde chyba v dimenzovaní môže spôsobiť preťaženie vodičov alebo časté vypínanie ističov. Samotnú realizáciu smie vykonávať iba elektrikár s platným osvedčením o odbornej spôsobilosti podľa príslušnej vyhlášky – laik síce môže pripraviť trasy alebo pomôcť s drážkovaním, no zapojenie rozvádzača a pripojenie na sieť musí urobiť oprávnená osoba.

Po dokončení montáže nasleduje východisková revízia elektrického zariadenia, ktorú vykonáva revízny technik. Bez platnej revíznej správy nemožno dom pripojiť k distribučnej sieti a poistiť ho na škody spôsobené elektroinštaláciou. Počas užívania domu sa potom odporúčajú pravidelné revízie v intervaloch, ktoré určuje norma podľa typu priestoru a prostredia – napríklad vlhké priestory alebo technické miestnosti sa kontrolujú častejšie než bežné obytné miestnosti.

Bežné chyby, ktoré sa v praxi opakujú, súvisia práve s obchádzaním týchto krokov:

• realizácia bez schválenej schémy, kedy elektrikár improvizuje priamo na stavbe,
• chýbajúca rezerva v rozvádzači, ktorá znemožní neskoršie doplnenie okruhov,
• vynechanie prúdových chráničov tam, kde ich norma vyžaduje,
• absencia revíznej správy pri odovzdaní domu novému majiteľovi.

Každý z týchto nedostatkov sa dá odhaliť už pri kontrole projektovej dokumentácie pred začatím prác, preto sa oplatí schému aj rozpočet dôkladne preveriť ešte pred podpisom zmluvy s realizačnou firmou.

Zhrnutie

Schéma elektroinštalácie domu je základný podklad, ktorý určuje, ako bude dom fungovať elektricky po celý čas jeho užívania – od rozdelenia obvodov cez istenie až po rezervu pre budúce úpravy. Kvalitný projekt elektroinštalácie domu sa oplatí zveriť odborníkovi, realizáciu vždy oprávnenému elektrikárovi a dokončenie potvrdiť východiskovou revíziou. Investícia do dôkladného návrhu sa vracia v podobe bezpečnej prevádzky, prehľadného rozvádzača a nižších nákladov na prípadné budúce rozšírenia.
