Elektroinštalácia domu na Slovensku musí spĺňať súbor noriem STN 33 2000, ktoré sú slovenskou verziou medzinárodných predpisov IEC a EN. Tieto normy určujú, ako sa má elektroinštalácia v dome navrhnúť, vyhotoviť aj následne kontrolovať, aby chránila obyvateľov pred úrazom elektrickým prúdom a dom pred požiarom z elektrickej poruchy. Kým všeobecný prehľad témy nájdete v pilierovom článku o elektroinštalácii, tento text sa venuje konkrétne otázke noriem a bezpečnostných opatrení.
Ktoré normy upravujú elektroinštaláciu v dome
Základom je rad STN 33 2000, ktorý sa delí na časti podľa konkrétnej oblasti. STN 33 2000-4-41 rieši ochranu pred úrazom elektrickým prúdom – teda ako majú byť obvody chránené proti dotyku živých častí. STN 33 2000-5-54 sa venuje uzemneniu a ochranným vodičom, ktoré odvádzajú poruchový prúd bezpečne do zeme.
Osobitnú pozornosť si zaslúžia priestory so zvýšeným rizikom, napríklad kúpeľne a sprchové kúty, ktoré rieši STN 33 2000-7-701. Táto norma delí kúpeľňu na zóny podľa vzdialenosti od vody a pre každú z nich predpisuje inú úroveň krytia zariadení aj typ povolených elektrických prvkov. Vnútorné rozvody v obytných budovách – teda počet zásuviek na miestnosť, ich výšku, rozdelenie okruhov či dimenzovanie vodičov – upravuje STN 33 2130.
Tieto normy nie sú odporúčaním, ale záväzným technickým štandardom, na ktorý sa odvoláva aj stavebné povolenie a kolaudácia. Elektroinštalácia, ktorá im nezodpovedá, môže byť dôvodom na zamietnutie kolaudácie alebo na spor s poisťovňou pri škodovej udalosti.
Ističe, prúdové chrániče a uzemnenie: základ bezpečnosti
Bezpečnosť elektroinštalácie stojí na troch prvkoch, ktoré spolu tvoria viacstupňovú ochranu. Ističe chránia vodiče pred preťažením a skratom tým, že obvod odpojia skôr, než sa kábel prehreje. Ich menovitý prúd musí zodpovedať priemeru a materiálu vodiča – predimenzovaný istič je jednou z najčastejších skrytých chýb, ktoré sa prejavia až pri požiari.
Prúdové chrániče (často označované ako FID alebo RCD) sledujú rozdiel medzi vstupujúcim a vystupujúcim prúdom v obvode. Ak časť prúdu unikne mimo vodičov, napríklad cez telo človeka, chránič obvod okamžite vypne. Pre zásuvkové okruhy a priestory s vodou sa štandardne používa citlivosť 30 mA, ktorá dokáže zachrániť život pri priamom dotyku.
Uzemnenie dopĺňa túto ochranu tým, že vytvára cestu s nízkym odporom pre poruchový prúd, takže sa istič alebo chránič spoľahlivo aktivuje. V rodinných domoch sa najčastejšie stretávame so sústavou TN-C-S, kde je nulovací a ochranný vodič v časti trasy spojený a pri vstupe do domu rozdelený. Bez správne vyhotoveného uzemnenia strácajú ističe aj chrániče časť svojej účinnosti bez ohľadu na to, aké sú kvalitné.
Prečo je potrebný projekt elektroinštalácie a schéma zapojenia
Projekt elektroinštalácie domu vypracúva projektant s odbornou spôsobilosťou a slúži ako záväzný podklad pre elektrikára aj pre revízneho technika. Obsahuje rozpis okruhov, dimenzovanie vodičov, umiestnenie rozvádzača, istiacich prvkov a chráničov, ako aj polohu zásuviek, svetiel a spotrebičov v jednotlivých miestnostiach.

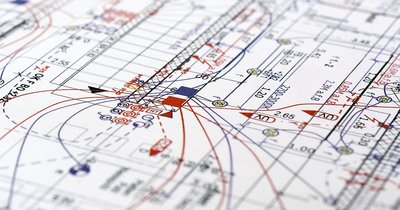

Súčasťou projektu je elektroinštalácia domu schema – technický výkres, ktorý zobrazuje jednotlivé okruhy, ich napojenie na rozvádzač a trasovanie káblov v stenách a stropoch. Táto schéma je nenahraditeľná nielen pri montáži, ale aj neskôr pri akejkoľvek rekonštrukcii, keď potrebujete vedieť, kde presne kábel vedie, aby ste ho nepoškodili pri vŕtaní.
- Rozpis okruhov podľa spotrebičov (svetlá, zásuvky, kuchyňa, kúpeľňa, kúrenie)
- Dimenzovanie prierezov vodičov podľa zaťaženia
- Umiestnenie a označenie ističov a chráničov v rozvádzači
- Trasy vedenia v stenách, priečkach a stropoch
Bez projektu sa elektrikár spolieha len na odhad na mieste, čo zvyšuje riziko poddimenzovaných okruhov alebo chýbajúcich ochranných prvkov v kritických priestoroch.
Kedy je revízia elektroinštalácie povinná?
Revízie upravuje norma STN 33 1500 a rozlišujú sa dva základné typy. Východisková revízia sa robí pred prvým uvedením elektroinštalácie do prevádzky – teda po dokončení novostavby alebo kompletnej rekonštrukcie – a je podmienkou kolaudácie. Preveruje, či skutočné vyhotovenie zodpovedá projektu a platným normám.
Pravidelné revízie sa opakujú v intervaloch, ktoré určuje typ priestoru a prostredie – pri bežných obytných priestoroch ide spravidla o dlhší interval, pri priestoroch so zvýšeným rizikom (vlhko, horľavé materiály) o kratší. Revíznu správu smie vydať len revízny technik s platným osvedčením podľa vyhlášky upravujúcej odbornú spôsobilosť v elektrotechnike.
Vynechaná alebo neplatná revízia sa prejaví najmä pri poistnej udalosti, keď poisťovňa môže plnenie krátiť alebo úplne zamietnuť, ak sa preukáže, že inštalácia nebola pravidelne kontrolovaná. Revízia navyše dokáže odhaliť skryté chyby – uvoľnené spoje, poškodenú izoláciu alebo chýbajúce uzemnenie – skôr, než spôsobia požiar.
Čo ovplyvňuje cenu bezpečnej elektroinštalácie
Elektroinštalácia domu cena sa odvíja predovšetkým od rozsahu domu, počtu okruhov a náročnosti technológie, ktorú má dom obsahovať – od jednoduchých rozvodov po inteligentné riadenie osvetlenia a kúrenia. Kvalita materiálu, teda medené vodiče so samozhášavou izoláciou a certifikovaný rozvádzač, tvorí podstatnú časť rozpočtu, ale zároveň priamo ovplyvňuje bezpečnosť a životnosť inštalácie.
Ďalším faktorom je práca kvalifikovaného elektrikára s oprávnením na vyhradené technické zariadenia elektrické – jeho čas a skúsenosti sa premietajú do ceny, no lacnejšia neoprávnená montáž sa často predraží pri revízii alebo pri neskoršej oprave.
Do celkovej sumy treba počítať aj:
- vypracovanie projektu elektroinštalácie domu
- východiskovú revíziu po dokončení montáže
- materiál na ochranné prvky – ističe, chrániče, uzemňovaciu sústavu
- prípadné úpravy pri zmenách dispozície počas výstavby
Najspoľahlivejší spôsob, ako cenu porovnať, je vyžiadať si ponuky od viacerých elektrikárov na základe rovnakého projektu, nie len odhadom podľa metrov štvorcových.
Zhrnutie
Bezpečná elektroinštalácia domu stojí na troch pilieroch: dodržaní noriem STN 33 2000, kvalitne spracovanom projekte so schémou zapojenia a pravidelných revíziách vykonaných oprávneným technikom. Kombinácia správne dimenzovaných ističov, prúdových chráničov a funkčného uzemnenia rozhoduje o tom, či elektroinštalácia ochráni obyvateľov domu, alebo sa stane skrytým rizikom.
