Schéma inteligentnej elektroinštalácie je technický výkres, ktorý zobrazuje zapojenie rozvádzača, zbernice, senzorov a aktuátorov do jedného funkčného systému riadenia domu. Na rozdiel od klasickej elektroinštalácie, kde schéma zobrazuje najmä silové vedenie k zásuvkám a svetlám, inteligentná elektroinštalácia potrebuje aj zbernicové rozvody, adresáciu jednotlivých prvkov a logiku, podľa ktorej majú spolu komunikovať. Bez takejto schémy sa systém dá len ťažko rozšíriť, opraviť alebo predať ďalšiemu majiteľovi.
Čo musí obsahovať kvalitná schéma

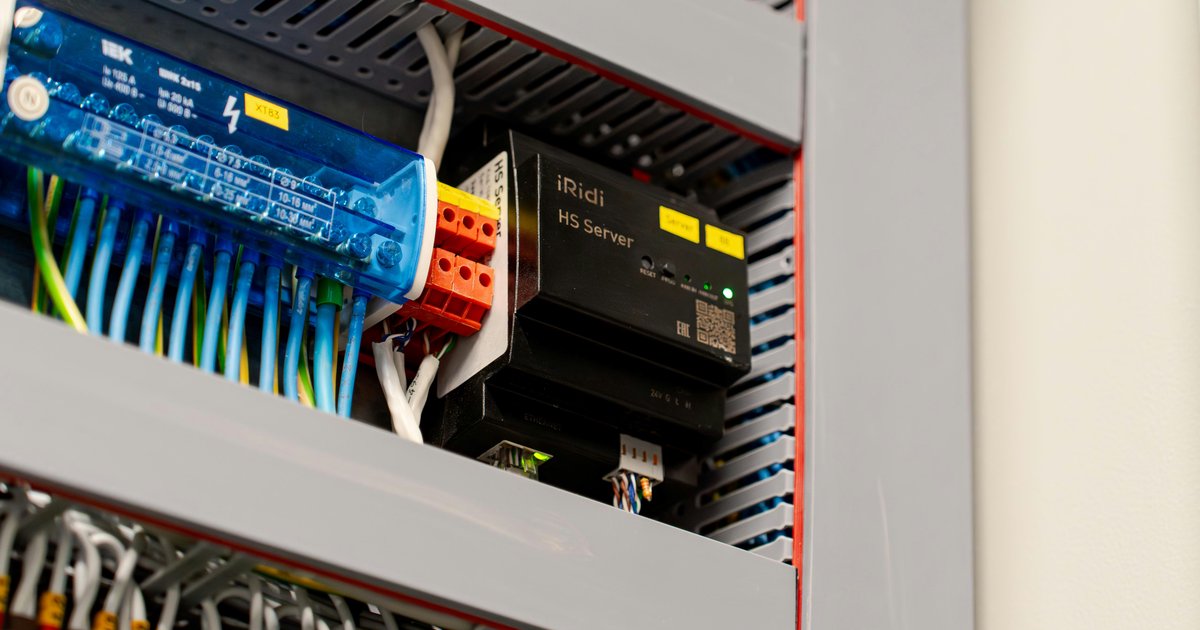

Základom je vždy schéma rozvádzača s presným rozmiestnením modulov - spínacích, stmievacích, žalúziových, senzorových a napájacích. Pri riešeniach na zbernici (napríklad KNX) sa k tomu pridáva samostatný nákres zbernicového vedenia, ktoré prepája rozvádzač so snímačmi a ovládacími prvkami po celom dome.
Dokumentácia by mala obsahovať:
- pôdorysy s presným umiestnením spínačov, senzorov, snímačov pohybu a pod- alebo nadomietkových modulov,
- topológiu zbernice - kde vedie kábel, kde sú rozbočovacie krabice a koľko zariadení je na jednej vetve,
- zoznam a adresáciu skupín (napríklad podľa miestností alebo funkcií - osvetlenie, tienenie, kúrenie),
- zapojenie napájacích zdrojov zbernice a ich záložné zdroje, ak sú súčasťou projektu,
- prepojenie s ďalšími systémami - kúrenie, vetranie, zabezpečovací systém, prípadne fotovoltika.
Bez tohto rozsahu je dokumentácia len orientačná a pri servisnom zásahu o rokoch sa ťažko dohľadá, čo je kde zapojené.
Zbernicové a bezdrôtové riešenia v schéme
Inteligentná elektroinštalácia sa v praxi rieši dvoma odlišnými prístupmi a schéma sa im prispôsobuje. Zbernicový systém typu KNX vyžaduje samostatný dvojvodičový kábel vedený k všetkým prvkom, takže schéma musí zachytávať aj trasu tohto vedenia, nie len klasické silové okruhy. Bezdrôtové alebo hybridné systémy (napríklad rádiové moduly zabudované do klasických krabíc) naopak zbernicové trasy nepotrebujú, ale schéma musí presne uvádzať, ktorý modul komunikuje s ktorým prijímačom a v akom dosahu.
Rozdiel je zásadný aj z hľadiska budúcich úprav. Pri zbernicovom riešení sa logika (napríklad "stlačenie vypínača v obývačke stlmí svetlo a zatiahne žalúzie") programuje softvérovo a v schéme sa zaznamenáva len adresa skupiny, nie fyzické prepojenie vodičov. Pri bezdrôtovom riešení je táto väzba často priamo v pamäti modulu, čo znamená, že schéma musí byť doplnená aj o zoznam naparovaných zariadení a ich funkcií, inak sa logika stráca s výmenou jediného komponentu.
Ako vzniká projekt inteligentnej elektroinštalácie
Projekt inteligentnej elektroinštalácie nevzniká naraz - má viacero krokov, ktoré na sebe nadväzujú a každý z nich sa premieta do finálnej schémy.
- Analýza potrieb - aké funkcie má dom mať (osvetlenie, tienenie, kúrenie, scény, ovládanie na diaľku) a v akom rozsahu.
- Návrh topológie - rozdelenie domu na skupiny a okruhy, výber miesta pre rozvádzač a trasy zbernice.
- Výber komponentov - konkrétne moduly, senzory a ovládacie prvky od zvoleného výrobcu alebo systému.
- Vypracovanie výkresovej dokumentácie - pôdorysy, schéma rozvádzača, zoznam adries a skupín.
- Naprogramovanie logiky - definovanie scén, časových plánov a väzieb medzi zariadeniami.
Kvalitný projekt by mal vzniknúť ešte pred hrubou stavbou, pretože trasy zbernice a pozície senzorov ovplyvňujú aj rozvod klasickej elektroinštalácie a niekedy aj polohu priečok či podhľadov.
Príklad schémy pre systém ABB
Konkrétnu predstavu dá pohľad na riešenie inteligentnej elektroinštalácie ABB, ktoré sa v rezidenčných projektoch používa často. Systém free@home funguje na dvojvodičovej zbernici alebo bezdrôtovo a schéma pre neho obsahuje rozvádzač so systémovou prípojkou, senzorové a akčné moduly rozmiestnené po jednotlivých okruhoch a centrálnu jednotku (System Access Point), ktorá zabezpečuje ovládanie z mobilnej aplikácie.
V schéme sa jednotlivé prvky (spínacie aktuátory, žalúziové moduly, snímače teploty) zvyčajne značia skratkami a číslami zodpovedajúcimi miestnosti, napríklad SA1 pre spínací aktuátor v obývačke. Pri väčších projektoch, kde sa kombinuje viac výrobcov alebo systémov (napríklad ABB pre osvetlenie a samostatný systém pre kúrenie), musí schéma jasne označovať aj rozhrania medzi nimi - kde a ako si systémy odovzdávajú signál.
Dá sa schéma pripraviť svojpomocne a čo to znamená pre cenu
Základnú schému jednoduchšieho riešenia - napríklad bezdrôtových modulov do klasických krabíc - zvládne pripraviť aj zručný laik, ktorý si premyslí rozmiestnenie senzorov a zapíše zoznam naparovaných zariadení. Pri zbernicových systémoch typu KNX však príprava svojpomocne naráža na limity: návrh topológie, výpočet zaťaženia zbernice a naprogramovanie logiky vyžadujú odbornú certifikáciu a skúsenosť, ktorú si bežný stavebník sám nedokáže nahradiť.
Toto priamo ovplyvňuje aj cenu inteligentnej elektroinštalácie. Ak si stavebník sám nakreslí pôdorysné umiestnenie prvkov a zadanie odovzdá projektantovi, ušetrí čas aj časť honoráru za úvodnú konzultáciu. Naopak pokus urobiť si kompletnú zbernicovú schému bez odborných znalostí často vedie k chybnej adresácii, poddimenzovanému napájaniu zbernice alebo zle navrhnutej trase kábla, čo sa neskôr predraží pri opravách viac, než by stála poriadna projektová dokumentácia od začiatku.
Rozumný kompromis je pripraviť si svojpomocne zoznam požiadaviek a hrubý náčrt funkcií po miestnostiach, a samotné vyhotovenie technickej schémy, adresácie a zapojenia zveriť odborníkovi so skúsenosťou s konkrétnym systémom.
Zhrnutie
Schéma inteligentnej elektroinštalácie je viac než len výkres zásuviek a vypínačov - je to mapa zbernice, adresácie a logiky, ktorá rozhoduje o tom, ako sa dom bude dať v budúcnosti udržiavať a rozširovať. Čím presnejšie je táto dokumentácia spracovaná už vo fáze projektu, tým menej problémov čaká majiteľa pri servise, rozširovaní systému alebo pri odpredaji nehnuteľnosti.
