Inteligentná elektroinštalácia: Úvod

Inteligentná elektroinštalácia je spôsob zapojenia elektrických obvodov v dome, pri ktorom spínače, senzory a spotrebiče nekomunikujú priamo cez silový vodič, ale cez riadiacu logiku – zbernicu, bezdrôtový protokol alebo centrálnu jednotku. Vďaka tomu je možné jedným tlačidlom, časovým plánom alebo mobilnou aplikáciou ovládať osvetlenie, kúrenie, žalúzie, zásuvky aj zabezpečenie naraz, a to bez zásahu do už hotových murovaných rozvodov. Tento úvodný článok vysvetľuje princíp fungovania, hlavné technológie, ako vyzerá projekt a schéma zapojenia, čo je reálne zvládnuteľné svojpomocne a čo patrí do rúk elektrikára, a napokon aj orientačnú cenu takéhoto riešenia.

Čím sa líši od klasickej elektroinštalácie

Klasická elektroinštalácia funguje na princípe priameho prepojenia: spínač preruší alebo spojí fázový vodič vedúci k svietidlu, a to je celý „mozog" systému. Každá zmena – napríklad presun ovládania svetla na iné miesto alebo vytvorenie skupinového ovládania viacerých okruhov – si vyžaduje nové káble a zásah do steny.

Pri inteligentnej elektroinštalácii sa spínač alebo senzor stáva len zdrojom informácie („niekto stlačil tlačidlo", „v miestnosti je pohyb", „teplota klesla pod 20 °C"). Túto informáciu spracuje riadiaca jednotka alebo distribuovaná logika a rozhodne, čo sa má stať – rozsvieti svetlo, spustí kúrenie, stiahne žalúzie. Fyzické umiestnenie ovládacieho prvku už nie je pevne zviazané s konkrétnym svetlom ani okruhom.

Tento rozdiel má praktický dôsledok: raz nainštalovaný systém možno prekonfigurovať softvérovo, bez búrania a nového kabelážovania. Zároveň to znamená, že „inteligentná elektroinštalácia" nie je jeden konkrétny produkt, ale skôr širšia kategória riešení – od jednoduchých bezdrôtových modulov po komplexné zbernicové systémy pokrývajúce celý dom.

Zbernicové, bezdrôtové a hybridné riešenia

Technológie inteligentnej elektroinštalácie sa delia predovšetkým podľa spôsobu prenosu signálu medzi senzormi, riadiacou jednotkou a akčnými členmi.

• Zbernicové (wired bus) systémy – k silovým rozvodom sa pridáva samostatný nízkonapäťový kábel (napríklad krútená dvojlinka pri KNX), po ktorom putujú len riadiace signály. Sú spoľahlivé, odolné voči rušeniu a vhodné najmä pre novostavby a kompletné rekonštrukcie, kde sa dá kabeláž ešte pred omietkami naplánovať.
• Bezdrôtové systémy (Zigbee, Z-Wave, Wi-Fi, Bluetooth mesh) – komunikujú rádiovo, takže sa dajú doplniť aj do hotového bytu bez búrania. Nevýhodou je závislosť od dosahu signálu, batériové napájanie senzorov a citlivosť na rušenie inými bezdrôtovými zariadeniami v domácnosti.
• Hybridné riešenia – kombinujú zbernicovú „chrbtovú kosť" (napríklad v novostavbe) s bezdrôtovými senzormi tam, kde by ťahanie ďalšieho kábla bolo neefektívne, napríklad pri dodatočnom doplnení izby.

Existuje aj prenos signálu priamo po silovom vedení (powerline), ktorý sa dnes používa skôr okrajovo pre špecifické aplikácie. Voľba topológie zásadne ovplyvňuje nielen cenu, ale aj to, do akej miery je systém pripravený na budúce rozšírenia bez nutnosti opäť sekať do stien.

Projekt inteligentnej elektroinštalácie ako prvý krok

Kým sa začne s pokládkou káblov, mal by existovať projekt inteligentnej elektroinštalácie – dokument, ktorý presne definuje, čo má systém robiť a akými prostriedkami. Bez neho hrozí, že sa v stene ocitne nedostatok vodičov na budúce senzory alebo že rozvádzač nebude mať miesto na potrebné moduly.

Kvalitný projekt pripravuje elektroprojektant, ideálne v spolupráci s certifikovaným integrátorom zvoleného systému (napríklad KNX partner alebo autorizovaný predajca konkrétnej platformy). Mal by obsahovať:

• pôdorysy s vyznačením spínačov, senzorov, svietidiel, pohonov žalúzií a zásuviek určených na riadenie,
• zoznam okruhov a ich priradenie k jednotlivým funkciám (osvetlenie, tienenie, kúrenie, zásuvky),
• návrh rozmiestnenia modulov v rozvádzači vrátane rezervy pre budúce rozšírenie,
• topologickú schému zapojenia bus vedenia alebo bezdrôtovej siete,
• zoznam požadovaných scén a automatizácií (napríklad „scéna kino", „ranná rutina", „odchod z domu").

Projekt sa musí pripraviť pred fázou hrubých rozvodov, teda pred zatiahnutím stien, pretože dodatočná zmena trasy kábla po omietnutí je nákladná alebo nemožná. Práve táto fáza rozhoduje o tom, či bude systém neskôr flexibilný, alebo sa naň bude nadväzovať len s obmedzeniami.

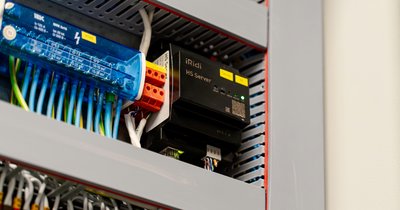

Schéma zapojenia a hlavné prvky systému

Schéma inteligentnej elektroinštalácie zvyčajne pozostáva z dvoch vrstiev: pôdorysného zákresu vedenia a rozvádzačovej schémy so zapojením jednotlivých modulov. Zjednodušene si ju možno predstaviť ako reťazec: senzor alebo ovládač → zbernica alebo bezdrôtový prenos → riadiaca logika → akčný člen → spotrebič.

Medzi základné prvky, ktoré sa v schéme objavujú, patria:

• senzory a ovládače – tlačidlové panely, pohybové a súmrakové čidlá, termostaty, kontakty na oknách a dverách,
• akčné členy (aktory) – spínacie a stmievacie moduly pre svetlá, moduly pre pohony žalúzií, ventilové hlavice pre kúrenie, montované najčastejšie na DIN lištu v rozvádzači,
• centrálna jednotka alebo bránová (gateway) jednotka – zabezpečuje logiku, prepojenie s aplikáciou a prípadne aj s internetom,
• napájací zdroj zbernice – pri drôtových systémoch samostatný nízkonapäťový zdroj oddelený od silových obvodov,
• vizualizácia – dotykový panel na stene alebo mobilná aplikácia, cez ktorú sa scény spúšťajú a upravujú.

V praxi to znamená, že stlačenie tlačidla pri dverách nespína svetlo priamo, ale posiela príkaz po zbernici do modulu v rozvádzači, ktorý až následne spína fázu vedúcu k svietidlu. Táto vrstva navyše umožňuje, aby jedno tlačidlo ovládalo napríklad súčasne svetlo, žalúzie aj hudbu podľa vopred nastavenej scény.

Prehľad systémov a značiek na trhu

Na trhu existuje viacero technológií, ktoré sa líšia otvorenosťou, cenou aj náročnosťou inštalácie.

Systém inteligentná elektroinštalácia ABB je typickým príkladom riešenia, ktoré ponúka dva prístupy pod jednou značkou: klasické KNX komponenty pre náročnejšie inštalácie a jednoduchší bezdrôtový rad free@home, ktorý sa dá konfigurovať priamo z mobilnej aplikácie bez potreby zložitého programovania. To z neho robí obľúbenú voľbu pre rodinné domy aj pre postupnú modernizáciu bytov, kde nie je možné ťahať novú zbernicovú kabeláž do všetkých miestností.

Čo zvládnete svojpomocne a kedy je nutný elektrikár

Chuť riešiť inteligentnú elektroinštaláciu svojpomocne je pochopiteľná, no hranica medzi tým, čo si môže dovoliť laik, a čo patrí odborníkovi, je pri elektrine pomerne ostrá.

Bez elektrikárskej kvalifikácie zvyčajne zvládnete:

• navrhnúť si zoznam požadovaných scén a funkcií a premietnuť ich do zadania pre projektanta,
• vybrať a nakonfigurovať bezdrôtové senzory a moduly, ktoré sa pripájajú k existujúcim zásuvkám alebo fungujú na batérie,
• naprogramovať logiku a automatizácie v aplikácii, ak to zvolený systém umožňuje (napríklad free@home alebo Loxone Config po zaškolení),
• pripraviť podklady – pôdorys, umiestnenie nábytku a svietidiel – pre elektroprojektanta.

Naopak, výhradne kvalifikovaný elektrikár, respektíve odborne spôsobilá osoba podľa platnej vyhlášky, musí vykonať:

• akýkoľvek zásah do rozvádzača vrátane osadenia akčných členov, ističov a prúdových chráničov,
• pripojenie zbernicového vedenia k silovým okruhom a jeho oddelenie od nich podľa predpisov,
• návrh a realizáciu nových trás káblov v stenách,
• záverečnú revíziu celej inštalácie pred jej uvedením do prevádzky.

Najčastejšou chybou svojpomocných realizácií je práve podcenenie tejto hranice – napríklad snaha samostatne prepájať bus vedenie priamo v rozvádzači bez revízie, alebo vedenie nízkonapäťového kábla v spoločnej trubke so silovým vodičom bez potrebného oddelenia.

Cena inteligentnej elektroinštalácie a čo ju ovplyvňuje

Cena inteligentnej elektroinštalácie sa odvíja od viacerých premenných a je preto ťažké uviesť jedno univerzálne číslo. Medzi hlavné faktory patria:

• rozsah domu – počet miestností, okruhov osvetlenia, žalúzií a zásuviek, ktoré majú byť súčasťou systému,
• zvolená technológia – zbernicové riešenia vyžadujú viac kabeláže a odbornej práce, bezdrôtové moduly sú spravidla lacnejšie na inštaláciu, ale drahšie na jednotku,
• počet a typ senzorov a akčných členov – jednoduchý spínací modul stojí menej než stmievací alebo modul pre pohon žalúzií,
• úroveň vizualizácie – dotykové panely a licencie pre pokročilé aplikácie zvyšujú celkový rozpočet,
• projekčná a programátorská práca – návrh scén, nastavenie automatizácií a zaškolenie užívateľa.

Orientačne možno počítať s tým, že jednoduchý bezdrôtový balík pre jednu miestnosť sa pohybuje v ráde stoviek eur, zatiaľ čo komplexná zbernicová inštalácia pokrývajúca celý rodinný dom vrátane kúrenia, tienenia a zabezpečenia sa dostáva do rádu vyšších tisícov až desiatok tisíc eur. Voči klasickej elektroinštalácii predstavuje inteligentné riešenie vždy príplatok, ktorého výška rastie s mierou automatizácie, ktorú od domu očakávate.

Výhody, riziká a časté chyby pri realizácii

Hlavnou výhodou inteligentnej elektroinštalácie je flexibilita – zmenu logiky (napríklad presun ovládania alebo pridanie novej scény) je možné urobiť softvérovo bez búrania. K tomu sa pridáva potenciál úspory energie vďaka časovaniu a senzorom prítomnosti, vyšší komfort a možnosť diaľkového dohľadu nad domom.

Zároveň prináša aj riziká, ktoré treba pri plánovaní zohľadniť:

• závislosť na jednej platforme alebo cloude – ak výrobca ukončí podporu alebo vypadne pripojenie na internet, časť funkcií môže prestať fungovať,
• nedostatočné pokrytie signálom pri bezdrôtových riešeniach, čo spôsobuje výpadky ovládania v odľahlejších častiach domu,
• chýbajúca rezerva v rozvádzači – ak sa pri projekte nepočíta s budúcim rozšírením, doplnenie ďalších modulov je neskôr komplikované,
• absencia manuálneho zálohovania – dobre navrhnutý systém musí umožniť ovládanie svetla aj v prípade výpadku riadiacej jednotky alebo softvérovej chyby.

Bežnou stavebnou chybou je aj netestovanie funkčnosti pred zatvorením stien sadrokartónom alebo omietkou – v tej chvíli je oprava chybne zapojeného vodiča výrazne drahšia než počas montáže.

Bezpečnosť, normy a revízie

Aj keď je časť inteligentnej elektroinštalácie postavená na nízkonapäťovej zbernici, samotná silová časť rozvodov musí spĺňať rovnaké požiadavky ako klasická elektroinštalácia – správne dimenzované ističe, prúdové chrániče a dodržanie platných noriem pre elektrické inštalácie v budovách.

Nízkonapäťové bus vedenie sa síce považuje za bezpečné napätie, napriek tomu sa musí viesť oddelene od silových vodičov tam, kde to predpis vyžaduje, a chrániť pred mechanickým poškodením. Zásah do rozvádzača, pripojenie akčných členov a spustenie systému do prevádzky musí uzavrieť revízna správa vypracovaná odborne spôsobilou osobou – bez nej inštalácia nie je legálne uvedená do prevádzky.

Dôležité je tiež nezamieňať automatizačné funkcie za povinné bezpečnostné prvky. Napríklad integrácia detekcie dymu do inteligentného systému je užitočný doplnok, nikdy však nenahrádza samostatné, normou predpísané autonómne hlásiče požiaru. Rovnako platí, že dokumentácia schémy zapojenia by mala zostať uložená spolu s revíznou správou pre prípad budúceho servisu alebo rozšírenia systému.

Časté otázky

Čo presne znamená pojem inteligentná elektroinštalácia?

Ide o elektroinštaláciu, v ktorej spínače a senzory neovládajú spotrebiče priamo, ale posielajú signál riadiacej logike, ktorá až následne spína príslušný okruh. Vďaka tomu je možné meniť funkcie a scény softvérovo bez nutnosti nových káblov.

Dá sa inteligentná elektroinštalácia urobiť svojpomocne?

Časť práce áno – návrh scén, výber bezdrôtových senzorov a ich konfiguráciu v aplikácii zvládne šikovný laik. Zásahy do rozvádzača, zapojenie akčných členov a záverečná revízia však musia byť v rukách kvalifikovaného elektrikára.

Oplatí sa inteligentná elektroinštalácia aj do staršieho bytu?

Áno, práve pre rekonštrukcie sú vhodné bezdrôtové alebo hybridné riešenia, ktoré nevyžadujú búranie stien pre novú kabeláž. Rozsah automatizácie je síce zvyčajne menší než pri novostavbe so zbernicovým rozvodom, no funkčný a zmysluplný systém sa dá navrhnúť aj tak.

Aký je rozdiel medzi KNX a bezdrôtovými systémami ako Zigbee?

KNX je drôtový otvorený štandard s vysokou spoľahlivosťou a kompatibilitou medzi výrobcami, ktorý sa musí naplánovať pred dokončením hrubých rozvodov. Zigbee a podobné bezdrôtové protokoly sa dajú doplniť aj dodatočne, sú lacnejšie na vstup, ale závislejšie od kvality rádiového signálu v domácnosti.

Koľko stojí inteligentná elektroinštalácia v rodinnom dome?

Cena závisí od rozsahu automatizácie, zvolenej technológie a počtu ovládaných bodov – jednoduchšie bezdrôtové riešenia vychádzajú lacnejšie, komplexná zbernicová inštalácia celého domu sa pohybuje rádovo vo vyšších tisícoch až desiatkach tisíc eur.

Je potrebná revízia inteligentnej elektroinštalácie?

Áno, silová aj nízkonapäťová časť inštalácie musí prejsť revíziou vykonanou odborne spôsobilou osobou pred uvedením do prevádzky, rovnako ako pri klasickej elektroinštalácii.

Zhrnutie

Inteligentná elektroinštalácia posúva bežný dom od pevne zapojených okruhov k flexibilnému systému, ktorý sa dá dolaďovať softvérovo. Kľúčom k úspechu je kvalitný projekt pripravený pred hrubými rozvodmi, premyslená voľba medzi zbernicovým, bezdrôtovým a hybridným riešením a jasné rozdelenie práce medzi to, čo zvládne domáci majster, a čo patrí licencovanému elektrikárovi. Konkrétnym témam, ako je detailný postup projektovania, čítanie schém zapojenia, porovnanie systémov vrátane ABB alebo presnejšia kalkulácia ceny podľa typu domu, sa venujú samostatné články v tejto sérii.
